產品概述

SMP450嵌入式平膜壓力變送器采用平面膜直接感受壓力信號，以擴散硅壓力芯 體作為敏感元件，用符合標準的硅油或橄欖油為壓力傳遞介質。測量端采用 316L 不銹鋼材料，特殊焊接處理的齊平隔離膜片，結構緊湊、耐腐蝕，可防止結垢，不衛生及粘稠壓力堵塞等問題，特別適用于醫療、食品行業有衛生要求的，粘稠流體壓力測量。

產品特點

■壓力接口采用316L平膜片結構,適用于熔體/流體介質；

■衛生型，平膜/隔膜感壓防堵結構設計，

■高精度、穩定、數字標定調節、放大集成電路；

■工業級2088鑄鋁合金防爆殼體；

■可測量絕壓、表壓和密封參考壓力

■良好的密封性，能長期穩定工作

■極高的抗震和抗沖擊性能

■4-20mA/RS485-RTU多種信號輸出

■可按客戶要求定制

性能參數

測量介質：熔體、流體、含有雜質的液體、氣體（如：油漆、牙膏、顏料等）

壓力形式：表壓、絕壓

量    程：0～0.6、1、2、5、10、15、20、25、30、40、50、60、100（MPa）；

 0～10、20、30、50、100、150、200、300、400、500、600（KPa）；

 -100KPa～10KPa～40MPa；

 ±10KPa～±100KPa；

綜合精度：±0.25%FS；±0.5%FS；±1%FS

非 線 性：≤0.25%FS

重 復 性：≤0.1%FS

輸出信號：4～20mA二線制；

                RS485-RTU；

                4～20mA + RS485-RTU雙輸出

                四位顯示，顯示范圍：-1999 - 9999

                壓力表頭采樣速率：10次/S

供電電壓：24VDC(9～30VDC)

壽    命：≥100萬次

絕緣阻抗：≥1000 MΩ/100VDC

負載阻抗：電流輸出: ≤800Ω；

介質溫度：-20～80℃

環境溫度：-20～70℃

補償溫度：0～70℃

響應時間：≤5mS

過載壓力：150%FS

破壞壓力：3倍量程(量程小于40MPa)；2倍量程(量程大于41MPa)

電氣連接：防水緊線螺母直接出線，可配套防爆電氣連接

防護等級：IP65/IP68

連接電纜：四芯屏蔽電纜，標準長度：3米

連接材料：304/316L

過程連接：M20X1.5,G1/2,ZG1/2，1/2NPT，DN50……可用戶制訂規格

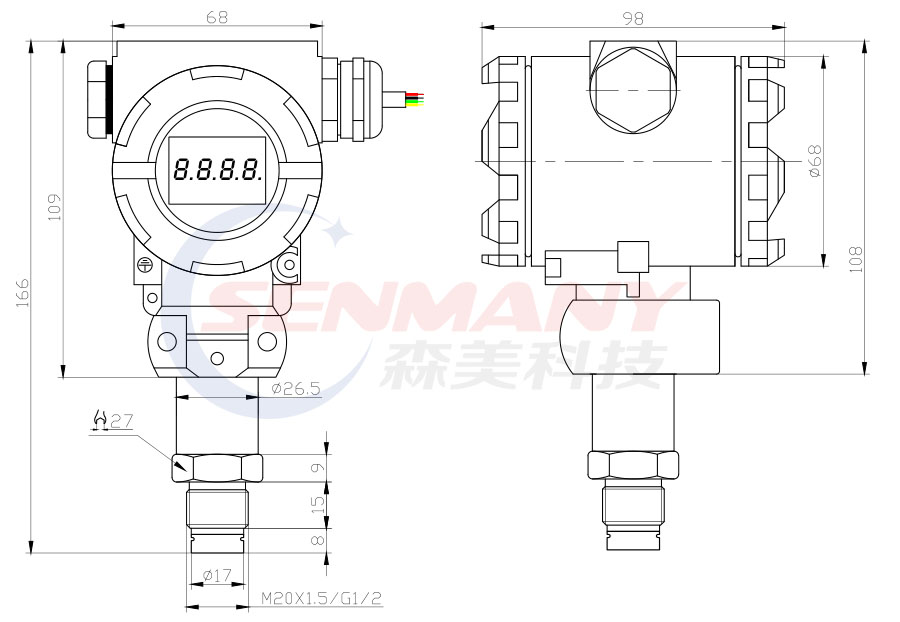

結構尺寸

電氣連接

安裝方式
